Unidades AC-PRO-MP y AC-PRO-MP-II, reemplazos directos para dispositivos Masterpact

Las unidades AC-PRO-MP y AC-PRO-MP-II son unidades de disparo con enchufe, que reemplazan de modo transparente las unidades de disparo STR que utilizan disyuntores Merlein Gerin & Schneider Electric Masterpact MP, IEC o interruptores con clasificación UL.
Las unidades AC-PRO-MP Y AC-PRO-MP-II no usan enchufes con componentes de características asignadas, y pueden ser programadas por el usuario para reemplazar cualesquiera de las versiones de unidades STR, ya sean 18M, 28D, 38S ó 58U.

Las unidades AC-PRO-MP-II y AC-PRO-MP-II comparten las mismas funciones de protección, configuraciones y curvas de disparo, que las unidades STR originales.

Funciones adicionales de la unidad AC-PRO-MP-II:

  • Técnica de medición de voltaje (línea a línea) específica para sistemas trifásicos hasta de 600 V.
  • Técnica de medición de potencia y corriente (kW. kVA, kWh y factor de potencia)
  • Red de comunicaciones sobre protocolos Modbus RTU y RS485
  • Operación a 60 Hz

    Las unidades AC-PRO-MP y AC-PRO-MP-II están diseñadas para operar en entornos de 60 Hz. Si usted necesita un unidad de reemplazo Masterpact con operación en entornos de 60 Hz, por favor contacte a Utility Relay Company.

    Certificaciones UL y CE

    A fin de garantizar el correcto funcionamiento de las unidades AC-PRO-MP y AC-PRO-MP-II, la primera de ellas fue sometida a prueba en relación con los estándares ANSI C.37.59 para interrupción de falla. Como resultado de esta prueba, las unidades AC-PRO-MP y AC-PRO-MP-II recibieron la certificación UL. Esto convierte las unidades AC-PRO-MP y AC-PRO-MP-II en los únicos reemplazos para unidades de disparo con dispositivos Masterpact, que aparecen en la lista del instituto UL.

    Las unidades AC-PRO-MP y AC-PRO-MP-II también poseen la marca de certificación europea CE.





    Unidad AC-PRO-MP, unidad de disparo para reemplazo de unidades que utilicen dispositivos Masterpact Direct y Merling Grein.AC-PRO-MP, unidad de disparo para reemplazo de unidades que utilicen dispositivos Masterpact Direct y Merling GreinLas funciones estándar de disparo incluyen:

    (variarán de acuerdo con el modelo de dispositivo STR que se escoja)

    • Retardo largo
    • Retardo corto
    • Instantáneo (sin retardo)
    • Falla residual en conexión a tierra
    • Falla en conexión a tierra por presencia de retornos
    • Instantáneo (sin retardo) al cierre
    • Disparo por exceso de temperatura

    Todos los ajustes están protegidos por un código de seguridad que impide modificaciones no autorizadas.

    Funciones adicionales:

    Detección de disyuntores tardíos

    Las unidades AC-PRO-MP y AC-PRO-MP-II pueden ahora determinar si el mecanismo del disyuntor Masterpact requiere un servicio de mantenimiento. Un disyuntor puede actuar de manera tardía la primera vez que abre, siguiendo a un período extenso de inactividad. Esto puede ser debido a problemas de tipo mecánico, deficiente lubricación u obstrucción diferente de cualquier naturaleza.
    Las unidades AC-PRO-MP y AC-PRO-MP-II detectarán la ocurrencia de un disyuntor de acción tardía y cuando este se vuelva a encender, la unidad lanzará en la pantalla un mensaje de advertencia. También se puede activar una alarma externa en el momento en que las
    unidades AC-PRO-MP y AC-PRO-MP-II detecten la ocurrencia de un disyuntor tardío.
    Cuando el disyuntor reconozca una activación tardía lanzará este mensaje de advertencia, en la siguiente oportunidad que se enciendan las unidades AC-PRO-MP y AC-PRO-MP-II. Después del lanzamiento de la advertencia inicial usted podrá ver el tiempo de despeje actual.

    Puerto USB

    El puerto USB de instalación frontal y con aislamiento eléctrico permite la descarga fácil de la información correspondiente a los disparos y los ajustes para protección eléctrica. También puede utilizarse para cargar las configuraciones de la unidad de disparo, lo que agiliza enormemente su proceso de acondicionamiento El puerto USB también puede utilizarse en el sistema SAFE-T-TRIP.

    Compatible con el software del dispositivo InfoPro-MP.

    El producto infoPro-MP es un software de aplicación, que puede utilizarse en las unidades AC-PRO-MP con despacho previo al mes de diciembre de 2016. El producto habilita las siguientes funciones:

    • Ajustes — Cargas, descargas, visualizaciones y almacenamiento.
    • Información sobre la unidad de disparo: código de serie, versiones del firmware y denominación del disyuntor.
    • Actualizaciones del soporte lógico incorporado (firmware)
    El software InfoPro-MP-II se incluye en las unidades AC-PRO-MP y MP-II que se despacharon en, o después del mes de diciembre de 2016 (estas unidades se pueden identificar fácilmente por el puerto para pruebas que llevan instalado en la parte anterior de la unidad). Además de las funciones mencionadas anteriormente, el producto InfoPro-MP-II incluye las siguientes:

    • Registro de formas de onda [por encargo y para los últimos ocho (8) disparos].
    • Lecturas de corriente
    • Lecturas de voltaje, potencia y corriente (solamente para las unidades AC-PRO-MP-II con corriente CA)

    Programación

    Las unidades AC-PRO-MP y AC-PRO-MP-II se pueden programar en una de dos formas. La parte anterior de la unidad dispone de una pantalla OLED, de muy fácil lectura en presencia de luz tanto intensa como baja. Los botones de parte anterior de la unidad son del tipo "inteligente", con capacidad para cambiar su funciones de acuerdo con la información que muestran. La segunda forma de programación de las unidades AC-PRO-MP y AC-PRO-MP-II se hace a través del puerto USB situado en su parte anterior, a fin de conectarse con el software de aplicación InfoPro-MP distribuido por la compañía URC. El programa permite el acondicionamiento sencillo de las unidades AC-PRO-MP y AC-PRO-MP-II. El producto InfoPro-MP también puede usarse para revisar la información correspondiente al historial, actualizar el firmware, guardar la información relacionada con el acondicionamiento de la unidad, y volver a cargar la unidad AC-PRO-MP utilizando un archivo guardado.

    SAFE-T-TRIP®

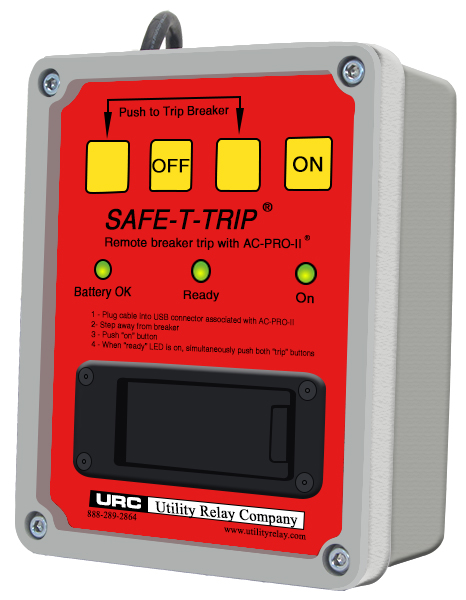

    Las unidades AC-PRO-MP y AC-PRO-MP-II también son compatibles con el dispositivo SAFE-T-TRIP® de propiedad de la compañía Utility Relay Company, que facilita un medio para que el operador dispare de manera segura un disyuntor, sin tener que pararse directamente frente del conmutador de alta tensión.

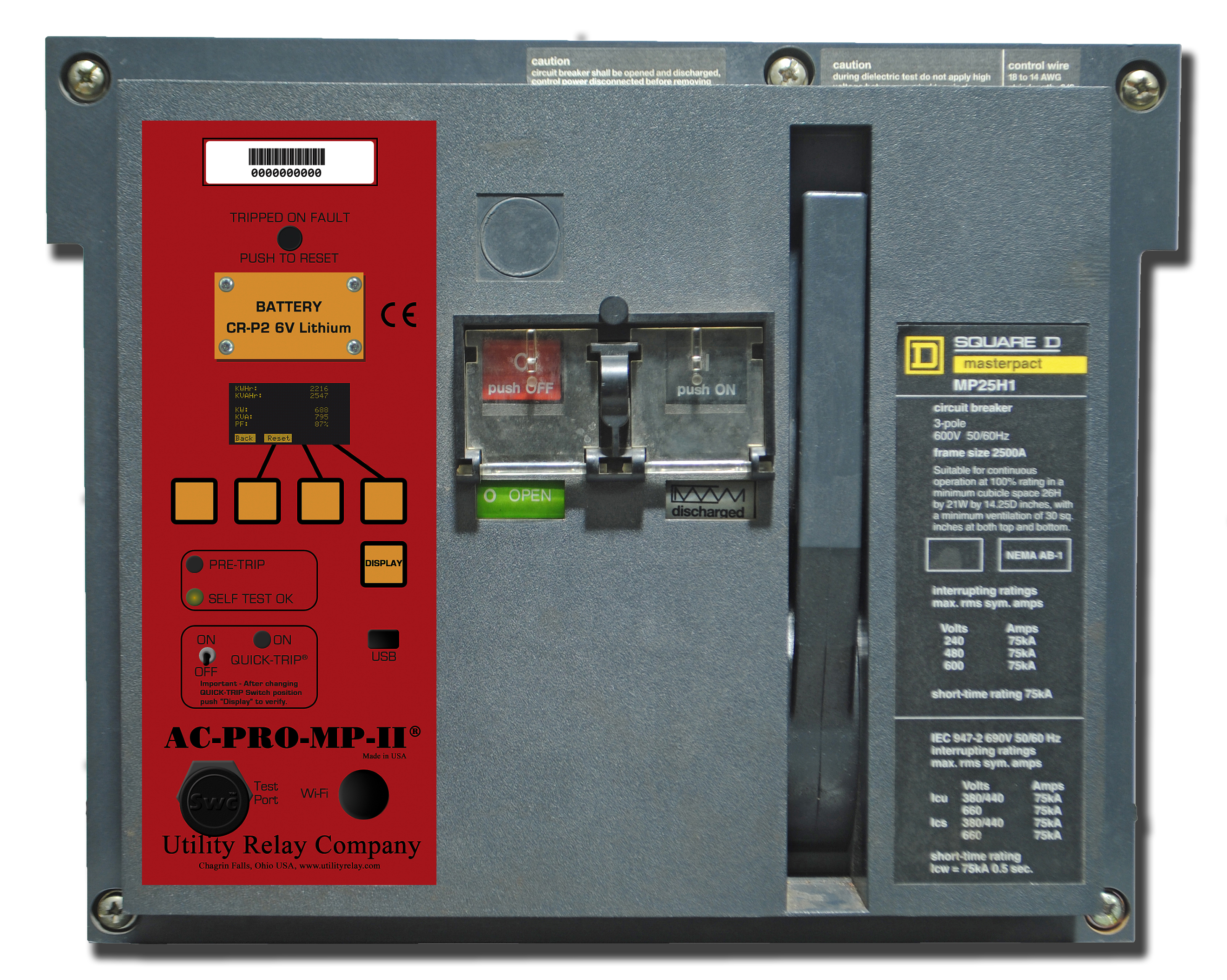

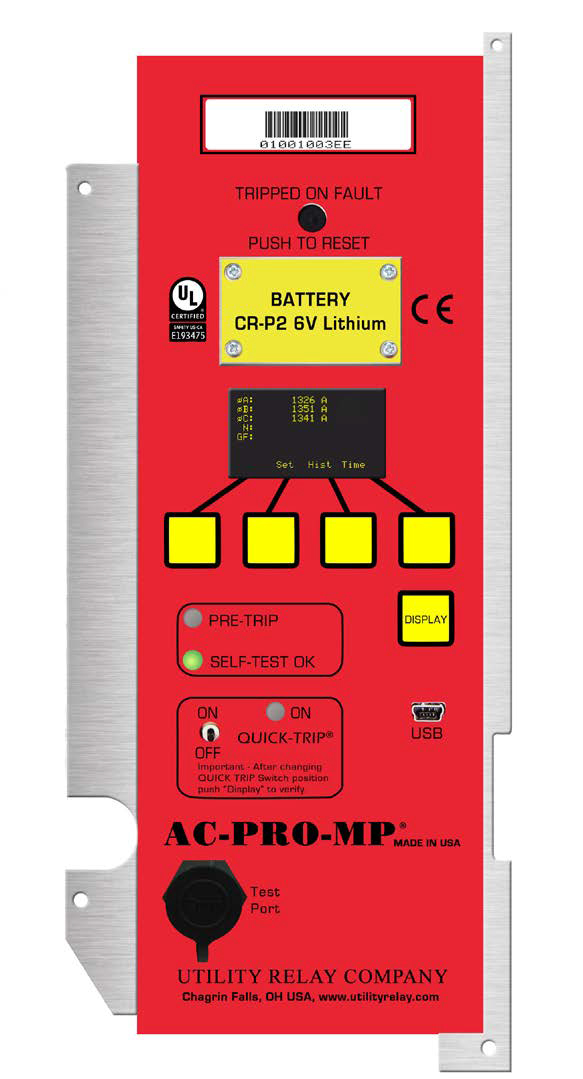

    Unidad AC-PRO-MP instalada con un disyuntor MasterpactLas unidades AC-PRO-MP y AC-PRO-MP-II disponen en su parte anterior un indicador de disparo mecánico emergente que reproduce las mismas funciones de la unidad original. También dispone de un diodo LED para las funciones AUTODIAGNÓSTICO DE BUEN FUNCIONAMIENTO y DISPARO INMINENTE, de un interruptor QUICK-TRIP, y de una batería de fácil alcance dotada de iones de litio. El diodo LED correspondiente a la función AUTODIAGNÓSTICO DE BUEN FUNCIONAMIENTO indica, que la unidad de disparo funciona correctamente. El diodo LED para DISPARO INMINENTE indica un disparo que está próximo a suceder. El interruptor QUICK-TRIP activa en la unidad de disparo las configuraciones dispuestas para los sistemas de protección QT-Instantáneo y QT-por Falla a Tierra, a fin de disminuir los riesgos de ocurrencia del arco eléctrico.

    Las baterías propias de las unidades AC-PRO-MP y AC-PRO-MP-II se utilizan solamente para energizarlas y revisar la información relativa a los disparos, o para cambiar los ajustes realizados cuando no se dispone de la corriente que facilitan las unidades CT. Estas baterías no son útiles para realizar cualesquiera de las funciones propias de la unidades AC-PRO-MP y AC-PRO-MP-II. Tampoco se pueden utilizar para guardar la información relativa al disparo más reciente o a los ajustes introducidos. Toda esta información se guarda en una memoria no volátil. La unidad de disparo guarda la información relacionada con el tipo de disparo, la fase, las formas de onda, las corrientes a tierra y la fecha y hora de la ocurrencia de los últimos 8 disparos. También se cuenta con un contador de disparos que entrega información sobre la cantidad de ellos presentes por cada función.

    Colocación de pedido en línea

    Por favor visite nuestra página Kit Ordering Guide (guía para compra del kit) y utilice el sistema interactivo de pedidos en línea, para solicitar unidades AC-PRO-MP y MP-II que reemplacen su unidad Masterpact defectuosa. También puede contactarnos si necesita orientación.
